永磁高梯度磁選機的整機設計

時間:2017-03-10 22:16:44 來源:本站

整個機體的分選空間呈環柱狀結構,如圖1所示,主要集中在槽體和筒皮之間距離35mm的空間內,高度340mm。分隔板的主要作用是避免磁性產品和非磁性產品混雜,此外由于分選區域的內筒在運轉過程中不斷旋轉,分隔板的中間專門為筒體旋轉留出小口,兩側 留有坡度以避免堆積。

分選區間示意圖

1、給礦槽

為了使給礦持續均勻,結合考慮設備的整體結構,給礦槽設計如圖2所示,上部是30mm×35mm的緩沖區域,中間做60度斜坡以減小礦漿流動速度。下端設計為柱狀,寬度約為10mm,直接接觸介質,使礦漿一旦進入分選區域即與高場強的磁場接觸,提高選別效率。整個給礦槽與筒體連接成為一體,包角60度,滿足了整個設備運轉的需要。

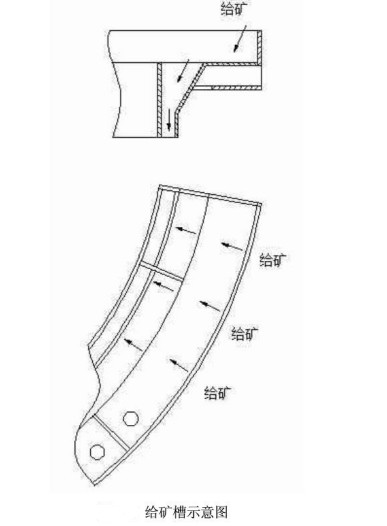

給礦槽示意圖

2、卸礦裝置

卸礦裝置設計如圖3所示。濃度合適的礦漿在給入給礦槽后,非磁性顆粒通過介質棒之間的空隙進入尾礦區,于尾礦槽排出,而弱磁性顆粒則被具有高感應磁場強度的介質棒吸引,隨著筒體的轉動進入無磁區。在介質迅速退磁后,弱磁性顆粒(精礦)通過介質棒之間的空隙下落,由于筒體在不斷旋轉,為避免精礦被攜帶至尾礦區,設計了卸礦裝置以加速卸礦,如圖所示。伸出的三個水管接壓力水泵,整個彎管包角140度,下部密布2mm直徑的微孔,設備運轉時呈噴射狀,能夠加速卸掉精礦。

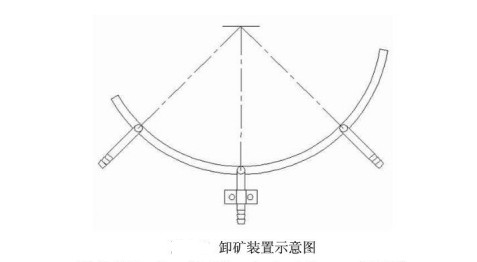

卸礦裝置示意圖

3、變頻裝置的選擇與介紹

筒體轉速是永磁高梯度磁選機選別過程中的重要影響因素,為滿足后續條件試驗,必須選用可調節轉筒轉速的設備。傳動電機選取型號為YVP2-100L2-4的異步三相電動機,電壓380V,功率3.0kW,頻率50Hz。為滿足筒體轉速可調的要求,選擇變頻器進行調節,型號為E380-4T0037。試驗操作過程中,需要在設備運轉之前先將變頻裝置開啟,并且根據試驗需要調節出相應頻率。
