磁鐵礦選礦設備螺旋溜槽的結構特點是斷面呈立方拋物線形狀，底面更為平緩。分選時在槽的末端分段載取精、中、尾礦，且在選別過程中不加沖洗水。礦漿在槽面上流動情況和分選原理與螺旋選礦機基本相同。

礦漿給入到磁鐵礦選礦設備螺旋溜槽上，在重力分力的作用下沿槽面向下流動，由于螺旋槽是螺旋線形的，所以礦漿向下流動的同時也作離心回轉運動，礦漿在離心慣性力的作用下向螺旋槽外緣擴展，于是形成了內緣流層薄、流速低、外緣流層厚、流速高的流動特性。內緣液流呈層流流態，外緣液則呈明顯的紊流流態。

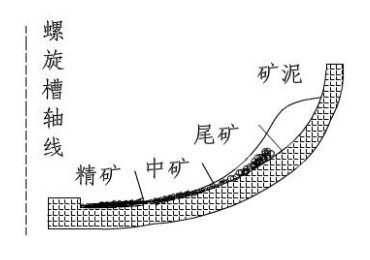

液硫除了沿槽的縱向流動外，還存在著內緣流體與外緣流體間的橫向交換，稱作二次環流。由于這種環流運動，使得在槽的內圈出現了上升分速度、外圈則有下降分速度。液流的縱向流動與二次環流疊加結果，形成了液流在槽面上的螺旋線狀運動。上層液流趨向外緣，下層則趨向內緣。位于礦漿內的固體顆粒既受著流體運動特性的支配，同時也受有自身重力、離心慣性和槽底摩擦力的作用。礦漿給到螺旋槽后，在弱紊流作用下松散，接著按流膜分選原理分層。礦粒在外力的作用下沿槽面作離心回轉運動，產生離心慣性，因沉降速度大而進入流膜底層密度大的重礦物受槽底摩擦力影響，運動速度較低，離心慣性較小，在重力分力作用下，沿槽面的*大傾斜方面趨向槽的內緣運動；上層密度小的輕礦物顆粒隨礦漿一起運動，速度大，被甩向槽的外緣。由于運動方向不同，于是在槽面上展開分帶，重礦物靠近內圈，輕礦物移向外圈，*外圈礦漿中則懸浮著微細粒的礦泥。這種分帶現象在第1圈之后即已表現出來，并在以后繼續完善。二次環流不斷地將重礦粒沿槽底輸送到槽的內緣，而同時又將內緣分出的輕礦物向外緣轉移，促進著分帶的發展。到*后礦粒運動趨于平穩，分帶完成，礦泥也基本被甩到*外緣的邊流中。精、中、尾礦及礦泥在螺旋槽上的分布如圖1所示。*終通過分礦閥及載礦槽將磁鐵礦精礦、中礦、尾礦及礦泥分別接出，如圖2所示，從而實現磁鐵礦的分選。
