濕式盤式強磁選機的分選過程

時間:2017-03-10 23:09:23 來源:本站

濕式盤式強磁場磁選機可分為單盤,雙盤兩種,以轉盤直徑表示其規格,有Ф800mm、Ф1000mm、Ф2000mm、Ф3200mm等多種。

該機的基本結婚如下圖1所示,整機安裝在一個鋼制框架內,由兩個U形電磁鐵和兩個轉盤構成“口”字形閉合磁回路,磁包角為90°,鐵芯焊接在結構框架上,在鐵芯上有鋁扁線繞制的激磁線圈,工作時通直流電,線圈浸在密閉的油箱內,靠油的循環冷卻帶走線圈的熱量,轉盤的周邊設置若干個分選室(Ф2000型為27個分選室),每個分選室內裝有數塊導磁不銹鋼齒板,其中兩邊的齒板為單而貨,中是數塊為雙面齒,齒尖齒尖相對安裝,兩齒尖之間的距離稱為極距,其寬度約為*大給礦粒度的2~3倍,齒板在分選室內排列情況如下圖2所示(此圖為俯視,并只表示其中一個分選室,黑色為齒板)所示,每個轉盤都有兩個給礦點,分別位于轉盤進入磁場區的鐵芯邊緣位置。在鐵芯另一邊緣位置設有中礦沖洗水,而在轉盤遠離磁場區的兩處設有精礦沖洗水。在給礦點、中礦沖洗水和精礦沖洗水處理盤下方分別設有尾礦接礦斗、中礦接礦斗和精礦接礦斗。工作時磁系固定不動,轉盤由電機通過減速裝置驅動,轉速為3~5r/min。

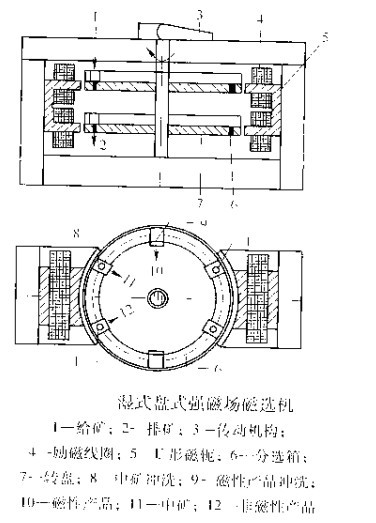

濕式盤式強磁磁選機

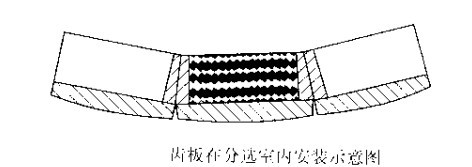

齒板在分選室內安裝示意圖

該機的分選過程如下:礦漿由給礦箱經管道在給礦點處注入分選室,被轉盤攜帶進入磁場區,齒板被磁化,在齒尖處產生不均勻強磁場,非磁性礦料不受磁力,隨礦漿沿齒板間的間隙漏下,進入尾礦接礦斗,礦漿中的磁性礦粒被捕收到齒尖上,齒尖吸住的磁性礦粒在中礦沖洗水作用下,沖刷掉夾雜的脈石顆粒和部分連生體顆粒,品位得到提高,待隨轉盤運動至磁場區外的精礦卸礦點時,在沖洗水的使用下從齒板上卸下流入精礦斗,轉盤的兩邊同時完成上述選別過程,上下兩盤可以完成相同的工作,下盤也可進行精選和掃選。

該礦選機的操作要點:(1)入選礦漿要用篩子除渣,并用弱磁或中磁除去礦漿中的強磁性礦物,防止堵塞齒板間隙。(2)給礦*大粒度與齒板極距要匹配,一般極距為*大給礦粒度的2~3倍。(3)磁場強度可根據入選物料的性質進行調整。(4)中礦清洗水根據需要設置,不出中礦時可不加中礦清洗水,需要中礦時清洗水壓和水量都不宜過大,通常水壓為0.2~0.3MPa。精礦沖洗水壓力要高些,這些精礦沖洗得干凈,還可消除堵塞現象,一般水壓在0.4~0.5MPa。(5)齒板齒尖磨損后,極距增大,場強下降,回收率降低,此時需更換齒板。the-downshift.com
